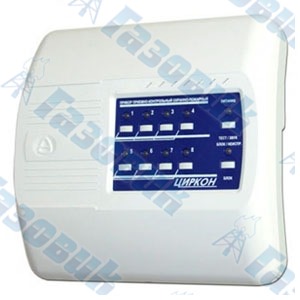

ППКОП Циркон

Приборы приемно-контрольные охранно-пожарные Циркон (Циркон-3, Циркон-5, Циркон-6, Циркон-8), выполненные в соответствии с ТУ-4372-004-98410652-07, разработаны для охраны объектов разного типа, оборудованных токопотребляющими и электроконтактными охранными, а так же пожарными извещателями.

Конструкция ППКОП Циркон-3,5,6,8 рассчитана на использование его в настенном положении. На лицевой панели прибора имеются светодиоды и кнопки от «1» до «8» в зависимости от исполнения, а так же светодиоды «Блок/Неиспр», «Питание», и кнопки «Блок» и «Тест/Звук».

В корпусе ППКОП Циркон предусмотрены специальные отверстия для ввода проводов питания, внешних оповещателей, соединительных линий ШС, а так же для крепления самого прибора. Отсек аккумулятора расположен в верхней части корпуса. Клеммные колодки, необходимые для подключения к прибору сети, линий ПЦН, ШС, светового и звукового оповещателей расположены на печатной плате прибора. Там же находятся кнопка Тампера, служащая для блокировки корпуса прибора от вскрытия. Так же с целью предотвратить несанкционированный доступ посторонних лиц к управлению прибором используется парольная защита, обеспечивающая блокирующую постановку и снятие ШС кнопками. Для задания нужного режима работы прибора используются размещенные на печатной плате прибора перемычки J1 и J2..J5. Постановка ППКОП Циркон на охрану может быть осуществлена как ключом ТМ так и кнопками.

Пластиковый корпус ППКОП Циркон характеризуется двойной защитной изоляцией, поэтому необходимости в клемме заземления нет. Все необходимы монтажные и ремонтные работы можно проводить только после того как прибор был отключен от сети питания. Серия приборов Циркон-3,5,6,8 работает при напряжении в сети переменного тока в 220 В.

Схема прибора приемно-контрольного охранно-пожарного Циркон-8

Индикация наличия питания

При питании от внешнего РИП индикатор «Питание» светится зеленым.

Индикация состояния ШС

Технические характеристики

(*) - с применением функции обучения ШС.

Особенности

• Позволяет подключить в зависимости от исполнения от одного до восьми шлейфов сигнализации с функциями охранных или пожарных.
• Выдает сигнал тревоги при нарушении или пожаре на объекте на пульт централизованного наблюдения (ПЦН).
• Управление кнопками или электронными ключами.
• Выход «+СВ» с током 10 мА для непосредственного подключения светодиода.
• Функция обучения ШС позволяет увеличить нагрузку ШС до 1,5 мА.
• Автономная охрана при питании от сети переменного тока или аккумулятора с выдачей сигналов тревоги на выносные звуковой и световой оповещатели.
• При отключении питания прибор запоминает состояние включенных ШС.
• Передача сигналов тревоги на ПЦН осуществляется независимо от вида питания разрывом линий ПЦН с помощью контактов реле.
• Передача сигналов о пожаре на ПЦН осуществляется независимо от вида питания разрывом линий ПЦН с помощью контактов реле, либо переключением контактов реле ОПВ.
• Автоматический переход на питание от резервного источника постоянного тока при отсутствии напряжения сети. Сигнал «Тревога» при этом не выдается.
• Работает с токопотребляющими извещателями с напряжением питания 10-25 В.
• Отключаемый выход «+ИЗВ» с выходным напряжением 12 В для питания и сброса состояния извещателей.
• Выход «+12В» с выходным напряжением 12 В для питания извещателей или оповещателей.
• При использовании мощных нагрузок возможно питание прибора от внешнего резервного источника питания (РИП) 12В с током 1А.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Прибор имеет пять основных режимов работы:

• режим снятия с охраны;
• режим охраны;
• режим тревоги;
• режим тестирования;
• режим программирования.

Циркон-3,5,6,8 может выдавать несколько видов извещений:

• «Норма» – передается замкнутым состоянием контактов реле ПЦН (при общем сопротивлении шлейфа сигнализации 4,5…8 кОм).
• «Тревога» – при срабатывании извещателя в охранном ШС (при общем сопротивлении ШС меньше 1,7 кОм или больше 11 кОм);
• «Внимание» – при срабатывании одного извещателя в пожарном ШС;
• «Пожар» – при срабатывании двух извещателей в пожарном ШС;
• «Неисправность» – при коротком замыкании или обрыве пожарного ШС (при общем сопротивлении ШС меньше 0,5 кОм или больше 16 кОм), а также при других неисправностях:
  - вскрытие корпуса;
  - питание не в норме;
  - неисправность соединительных линий лампы и сирены;
• «Питание в норме» – при наличии напряжения в сети и аккумулятора;
• «Нет АБ» – при наличии напряжения в сети и отсутствии аккумулятора;
• «Резерв» – при переходе прибора на питание от аккумулятора;
• «Разряд» – при автоматическом отключении аккумулятора после его разряда до уровня 10,5 В;
• «Вскрытие» – при попытке снять крышку прибора.

В ШС прибора могут быть включены:

• извещатели и сигнализаторы магнитоконтактные типа;
• извещатели оптико-электронные, ультразвуковые, радиоволновые и им подобные;
• электроконтактные пожарные извещатели
• извещатели пожарные ручные;
• извещатели пожарные тепловые, дымовые и им подобные;
• выходные контакты других приемно-контрольных приборов.
